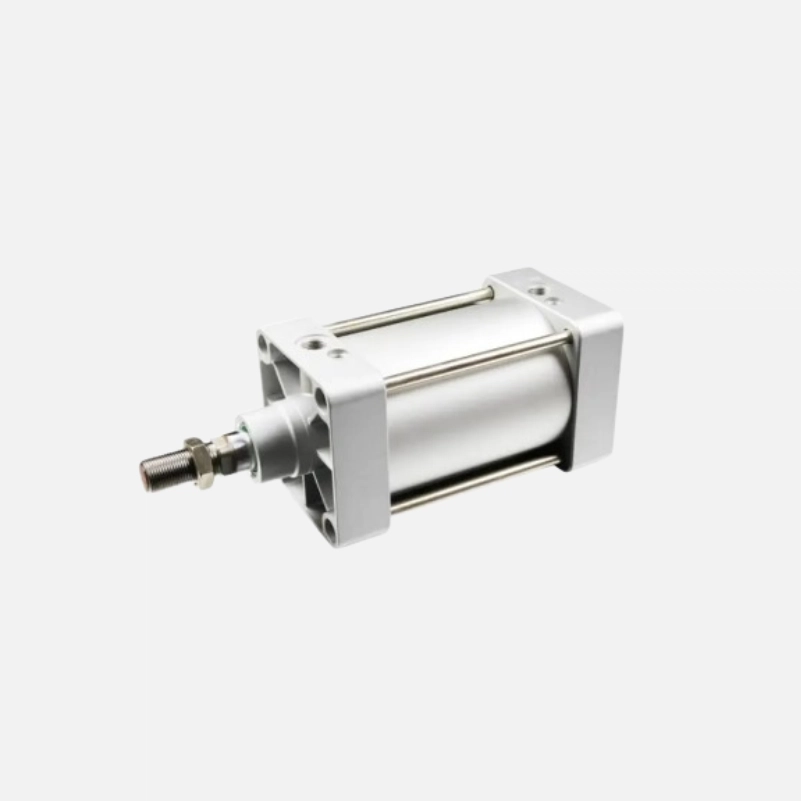

Cilindros neumáticos tipos, medidas y asesoría

Descripción

Los cilindros neumáticos (también llamados actuadores/pistones neumáticos lineales) convierten aire comprimido en movimiento fiable y preciso para empujar, tirar, prensar o posicionar. Diseñados para líneas de producción, empaquetado, máquinas especiales y mantenimiento industrial.

Tipos disponibles

• Simple efecto: retorno por resorte; ahorro de aire en maniobras simples.

• Doble efecto: fuerza en ambas direcciones; el más usado en automatización.

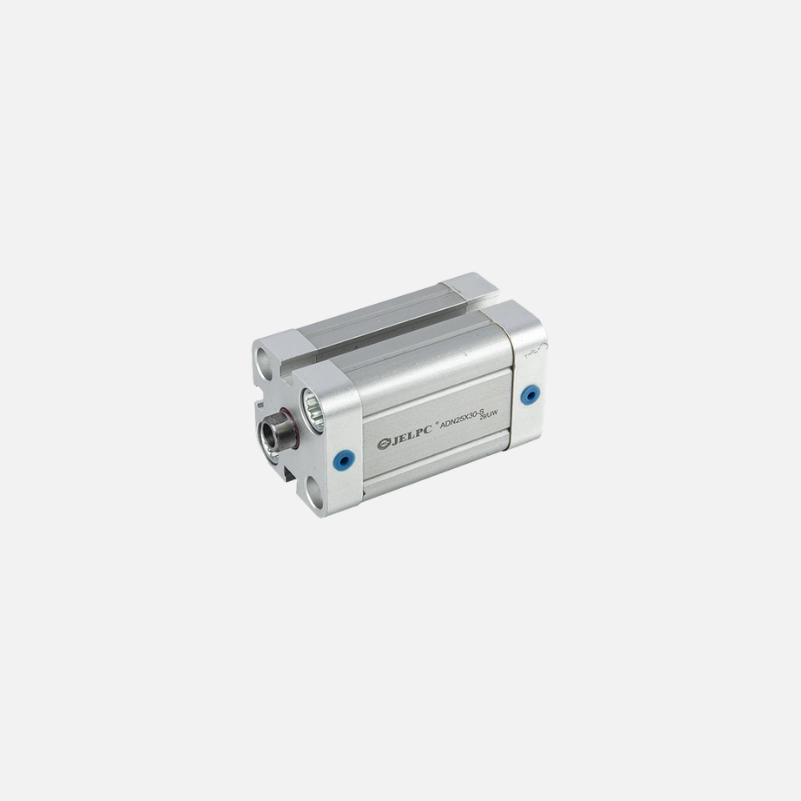

• Compactos: carrera corta en espacios reducidos.

• Guiados: anti-giro y alta resistencia lateral.

• Sin vástago (bandera/magneto): carreras largas con cuerpo corto.

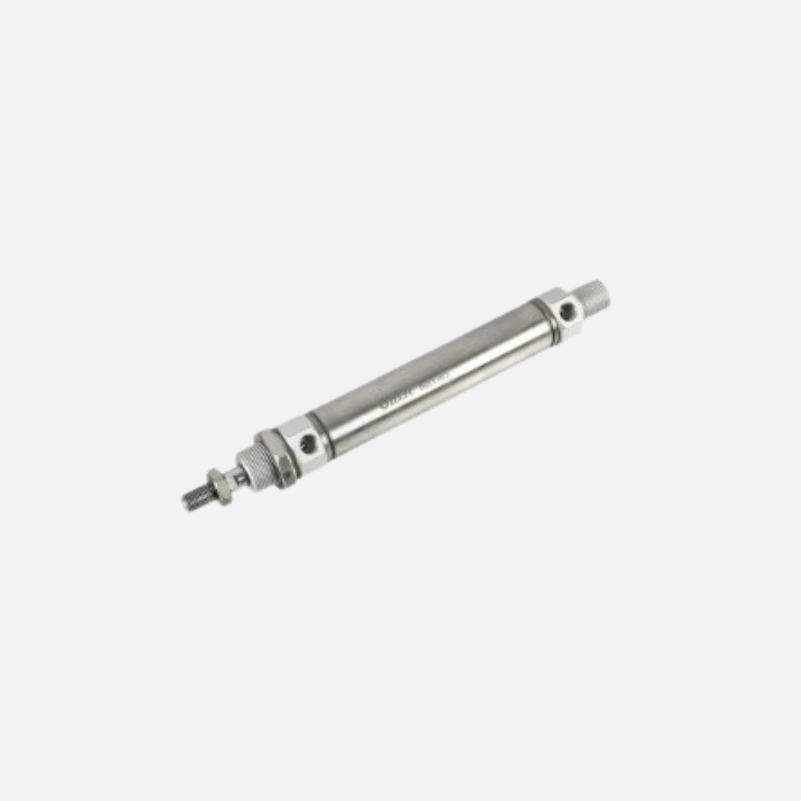

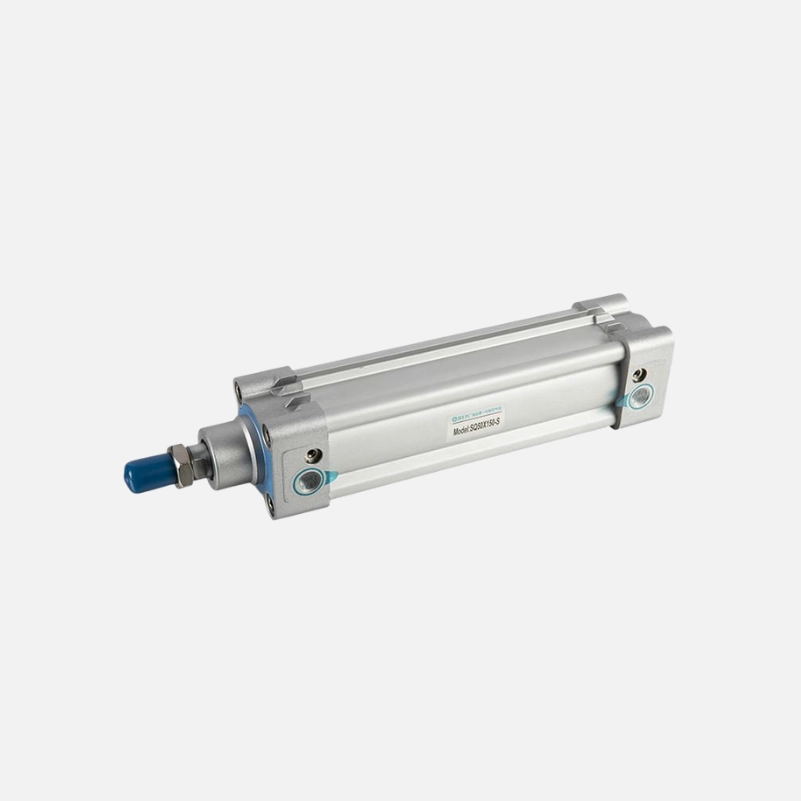

• Mini ISO (Ø pequeños) y perfilados ISO para fácil reemplazo entre marcas.

Normas y compatibilidad

• Estándares: ISO 6432 (mini), ISO 15552 (perfilados).

• Roscas: BSPP (G) y NPT (según instalación).

• Compatibles con sensores magnéticos reed o electrónicos PNP/NPN (5–30 V).

Rangos técnicos orientativos (verifique siempre su aplicación)

• Diámetros típicos: Ø 6–320 mm.

• Carreras: 5–2.000 mm (según tipo).

• Presión de trabajo: 1–10 bar (6 bar habitual).

• Temperatura: –20 a 80 °C (opciones alta temperatura).

• Materiales: aluminio, acero inoxidable 304/316 para alimentos/ambientes corrosivos.

• Sellos: NBR/PU (estándar) y FKM/Viton (temperatura/aceites).

Accesorios y montaje

• Amortiguación neumática ajustable, topes y rascadores.

• Soportes: pie, brida, rótula, horquilla, cabezal hembra/macho.

• Conexiones rápidas push-in (6, 8, 10, 12 mm) y racores metálicos.

Cómo elegir el cilindro correcto (checklist rápido)

1. Tipo de acción: simple o doble efecto.

2. Fuerza requerida (ver fórmula abajo).

3. Diámetro y carrera disponibles en su máquina.

4. Espacio/guía: ¿necesita compacto o guiado anti-giro?

5. Ambiente: humedad, polvo, químicos, alimentos → considerar inox y sellos adecuados.

6. Rosca y conexiones: G o NPT, y diámetro de manguera.

7. Detección: ¿requiere sensores para control de fin de carrera?

8. Norma ISO para intercambiabilidad con marcas existentes.

Cálculo rápido de fuerza

• Área (mm²) = π·(d²)/4. Fuerza (N) ≈ Presión (bar) × 0,1 × Área (mm²)

• Ejemplo: Ø 32 mm a 6 bar → Área ≈ 804 mm² → F ≈ 6 × 0,1 × 804 = 482 N (~49 kgf).
  Consejo: sume un 20–30 % de margen por rozamientos y picos.

Aplicaciones comunes
Empuje de bandejas, prensas ligeras, pick & place, topes de posicionamiento, corte/estampado ligero, apertura/cierre de compuertas y transporte.

Mantenimiento mínimo
Aire filtrado (F.R.L.), lubricación según especificación del fabricante, revisión periódica de sellos y alineación para prolongar la vida útil.
